Idriftsettelse av energisentral

Da er både elektriker ferdig med montering av styretavle, trekking av kabler, og tilkobling av komponenter. Rørlegger er og ferdig med montering av følere på rørene.

Vi har nå startet arbeidet med og kjøre i gang anlegget med den nye styretavlen og programmet.

Det første vi startet med var en gjennomgang av der vi koblet alle pumpene til fast spenning så de ikke var avhengig av kontrolleren. Dette gjorde til at pumpene var i drift hele tiden, og vi kunne teste så mye vi ville uten at pumpene stoppet og det ble kalt i bygget. Vi sjekket så strømtrekk og dreierettning på pumpene.

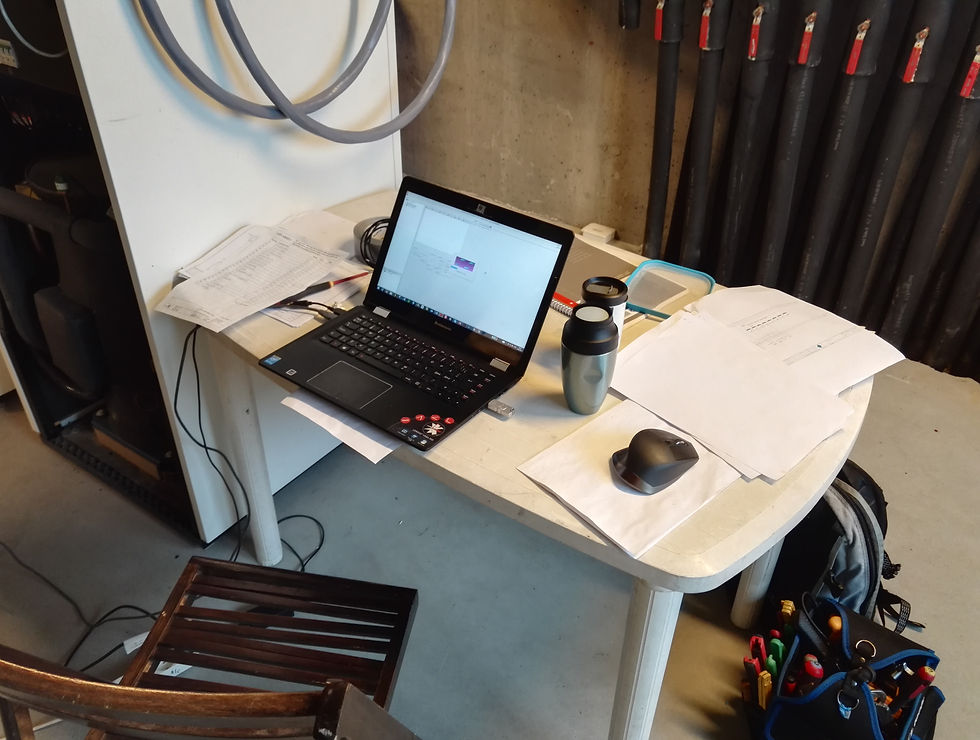

Etter dette koblet vi til kontrolleren og lastet inn de nødvendige firmwarene, oppdaterte info i kontrolleren som tid, data og tids sone. Vi kunne så laste over programmet vårt. Nedlastingen av programmet til kontrolleren vises i Figur 1.

Figur 1 - Laster programmet over fra PC til kontroller

Når programmet var ferdig lastet over til kontrolleren startet vi med en gjennomgang av I/O. Måtene vi gjorde dette på var at vi hadde en oversikt over prosessen live der vi kunne se verdien av alle følere. Vi gikk da gjennom komponent for komponent, koblet de fra og kontrollerte at vi fikk alarm og dermed kunne vi konstantere at vi hadde riktig føler på riktig inngang.

For utgangen til ventilene endret vi pådraget mellom 0 - 100% og såg at det var en tilsvarene endring på den fysiske ventilen.

I/O testen ble utført på alle inn og utganger i kontrolleren. I Figur 2 vises et utdrag av programmet i online/live modus.

Figur 2 - Kjører programmet med online oversikt over prosessen

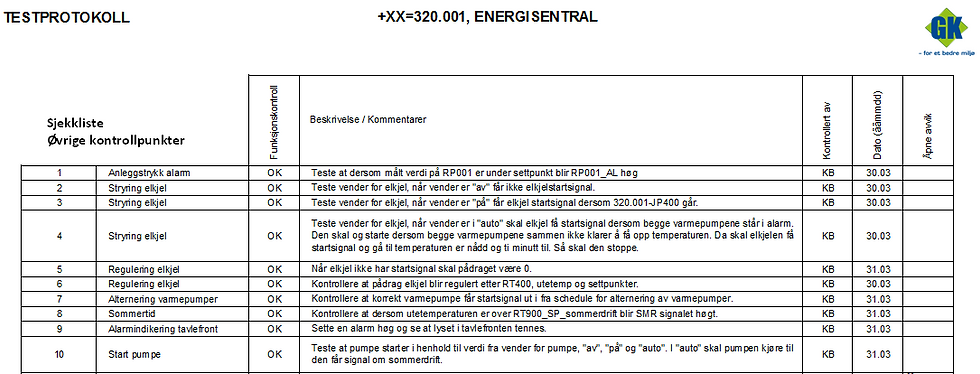

Etter at kontrollen av I/O var gjennomført fulgte vi en sjekkliste vi har laget for testing av at systemene fungerer slik programmet var planlagt. Alle tester ble merket med OK bortsett fra mosjonering av pumper. Mosjonering av pumper vil si at om pumpen ikka har vært i drift iløpet av X antall timer skal den starte i 2 minutt og gjenta denne prosessen igjen. Dette er for at pumpen ikke skal stå i ro så lenge at den ruster/airer. Mosjoneringen ble fårleløpig notert som et avvik og vil bli ryddet opp i før overlevering til kunde. Et utdrag av testprotokollen til system 320.001 vises i Figur 3.

Figur 3 - Testprotokoll for systemene

Endelig! er styretavlen ferdig. Elektriker og rørlegger gjorde en kjempebra jobb og tiden fra vi startet på montasjearbeidet til idriftsettelse var kort!. Tavlen er nå idriftsatt og fungerer akkuratt som planlegt. Et bilde av tavlen vises i Figur 4.

Figur 4 - Ferdig i drift satt styretavle
